Al desplazar el ratón sobre una superficie, la bola o sensor mueve los rodillos que están en contacto con ella. Un rodillo se encarga de los movimientos laterales y otro de los verticales. Los rodillos están conectados a unas ruedas, llamadas codificadores, que están situadas enfrente de unos pequeños emisores de luz. Estas ruedas poseen unas ranuras que permiten el paso de la luz hasta unos dispositivos fotosensibles, que detectan los destellos y los traducen en información codificada que el ordenador es capaz de interpretar. Por otra parte, al pulsar algún botón del ratón, se genera otro tipo de señal, que el ordenador distinguirá de la anterior y que, dependiendo del programa que se esté utilizando, permitirá realizar distintas operaciones.
Cuando este se desplaza el movimiento de la bolita que está en su parte inferior se descompone en dos movimientos según dos ruedas con ejes perpendiculares entre sí (en correspondencia con dos ejes de coordenadas X e Y) que un conversor analógico -digital traduce en pulsos eléctricos. La cantidad de pulsos generados para cada eje representa la distancia recorrida por la bolita respecto de ese eje representa la distancia recorrida por la bolita respecto de ese eje, y en relación con la última posición en que el Mouse estuvo quieto. Dichos pulsos se van contando en dos contadores, uno para cada eje, pudiendo ser la cuenta progresiva o regresiva, según el sentido del movimiento del Mouse respecto de dichos ejes. Los circuitos envían por un cable que va hacia un port serie del computador-el valor de la cuenta de los contadores, como dos números de 8 bits con bit be signo (rango de-128 a +127). Según el protocolo de MICROSOFT estos números se envían formando parte de bytes, cada uno de los cuales además se transmite bit de START (inicio) y STOP conforme al protocolo RS 232C para un port serie.

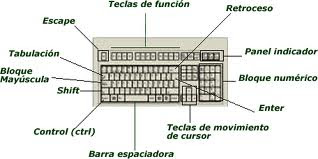

El teclado de la computadora consta de una matriz de contactos, que al presionar una tecla, cierran el circuito. Un microcontrolador detecta la presión de la tecla, y genera un código. Al soltarse la tecla, se genera otro código. De esta manera el chip localizado en la placa del teclado puede saber cuándo fue presionada y cuándo fue soltada, y actuar en consecuencia. Los códigos generador son llamados Códigos de barrido (Scan code, en inglés).
EL MICRÓFONO
Los micrófonos son transductores, los dispositivos que cambian la información a partir de una forma a otra. Detectaron la información sana como patrones de la presión de aire, que interpretan y “traducir” a patrones actuales eléctricos. La exactitud de esta transformación proporciona un sonido mejor o peor.
El micrófono es un transductor electroacústico. Su función es la de traducir las vibraciones debidas a la presión acústica ejercida sobre su cápsula por las ondas sonoras en energía eléctrica, lo que permite por ejemplo grabar sonidos de cualquier lugar o elemento.
CAMARAS DE VIDEO
Los circuitos de muestreo y lectura de los CCD deben estar sincronizados con la señal de referencia de la estación. Para ello, todos los generadores de pulsos se enclavan con las señales procedentes del sistema de sincronismo de la cámara, que recibe la señal de genlock, normalmente negro de color, desde el sistema en el que se está trabajando. O bien, se trabaja sin referencia exterior, como suele hacerse al utilizar cámaras de ENG.
Ésta imagen leída por los CCD y su sistema de muestreo es conducida luego a los circuitos preamplificadores. En los preamplificadores se genera e inserta, cuando así se quiere, la señal de prueba llamada pulso de calibración, comúnmente llamada cal, la cual recorrerá toda la electrónica de la cámara y servirá para realizar un rápido diagnóstico y ajuste de la misma. De los preamplificadores las señales se enrrutan a los procesadores, donde se realizaran las correcciones de gamma, detalle, masking, pedestal, flare, ganancias, clípeos y limitadores
ESCANER PLANO O DE SOBREMESA
También llamados escáneres de sobremesa, están formados por una superficie plana de vidrio sobre la que se sitúa el documento a escanear, generalmente opaco, bajo la cual un brazo se desplaza a lo largo del área de captura. Montados en este brazo móvil se encuentran la fuente de luz y el fotosensor de luz (por lo general un CCD).
Conforme va desplazándose el brazo, la fuente de luz baña la cara interna del documento, recogiendo el sensor los rayos reflejados, que son enviados al software de conversión analógico/digital para su transformación en una imagen de mapa de bits, creada mediante la información de color recogida para cada píxel.
